UHB-ZK Corrosion-resistant and Wear-resistant Mortar Pump Manufactuers

View Products Contact Us
  • UHB-ZK Corrosion-resistant and Wear-resistant Mortar Pump
Fluorine lined centrifugal pump

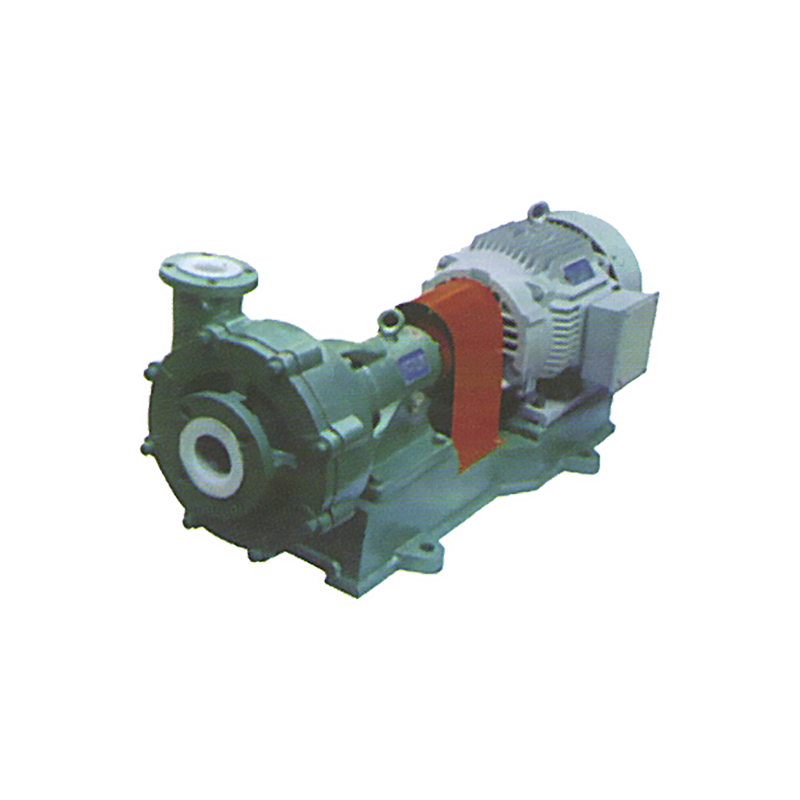

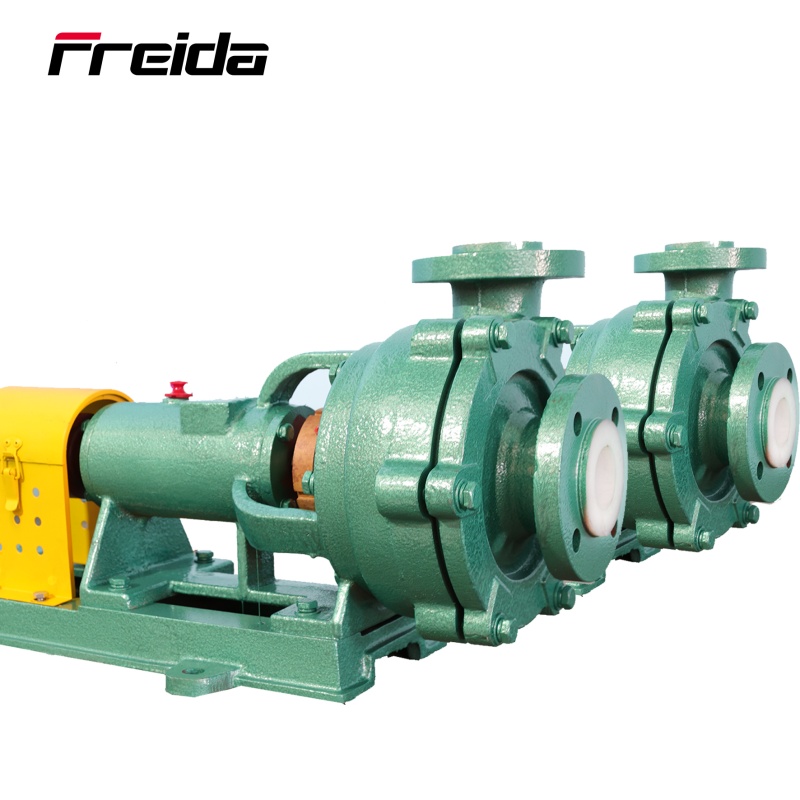

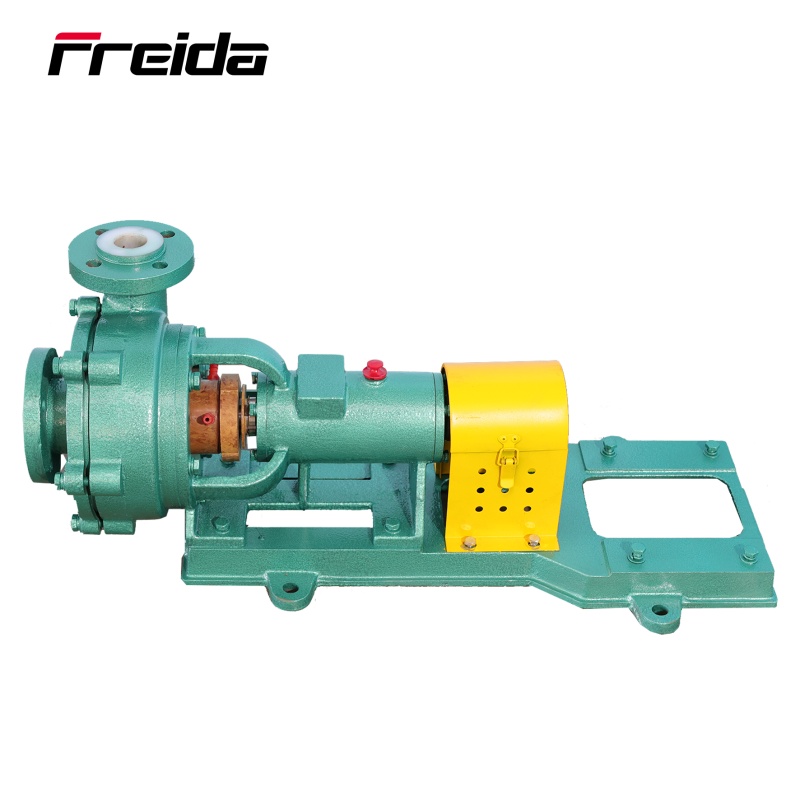

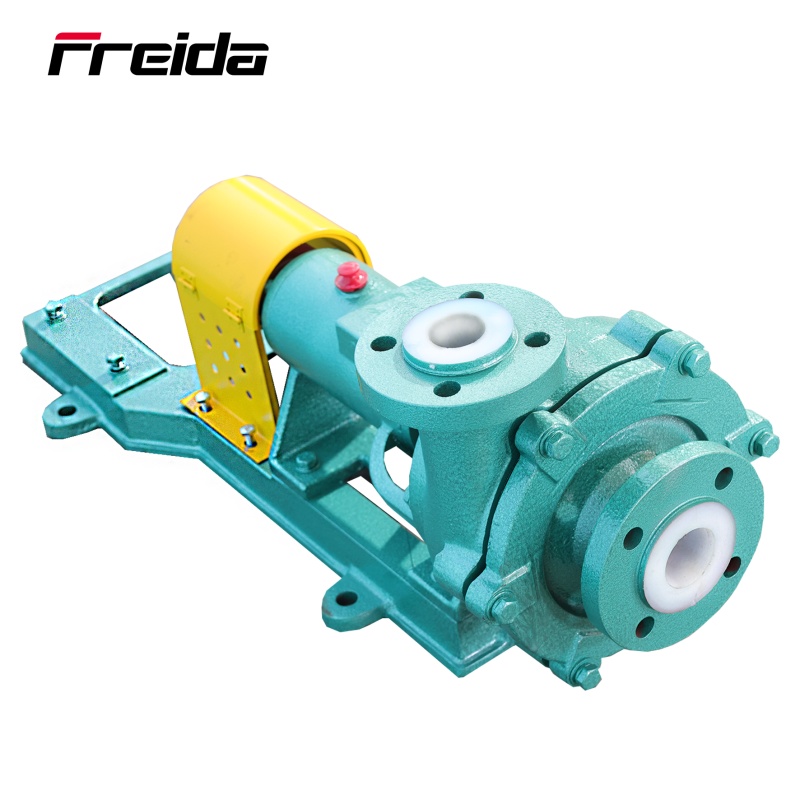

UHB-ZK Corrosion-resistant and Wear-resistant Mortar Pump

Applicable temperature -20℃-120℃

UHB-ZK series anti-corrosion and anti-wear pump, the flow parts are made of steel lining, a new generation of anti-corrosion and anti-wear alloy.  The pump sets excellent wear resistance, impact resistance, corrosion resistance and high temperature resistance and other outstanding advantages in one, the design has k-shaped dynamic seal (uhb-zk), internal installed single end mechanical seal (uhb-nd), internal installed double end mechanical seal (uhb-ns) three sealing structure, can adapt to various working conditions.  Especially suitable for conveying acid, alkaline liquid or slurry;  All kinds of corrosive pulp in smelting industry;  All kinds of organic acid, strong oxidant, environmental protection industry all kinds of sewage, the application range is very extensive.

+ Contact us + Catalogue Download

Product Description

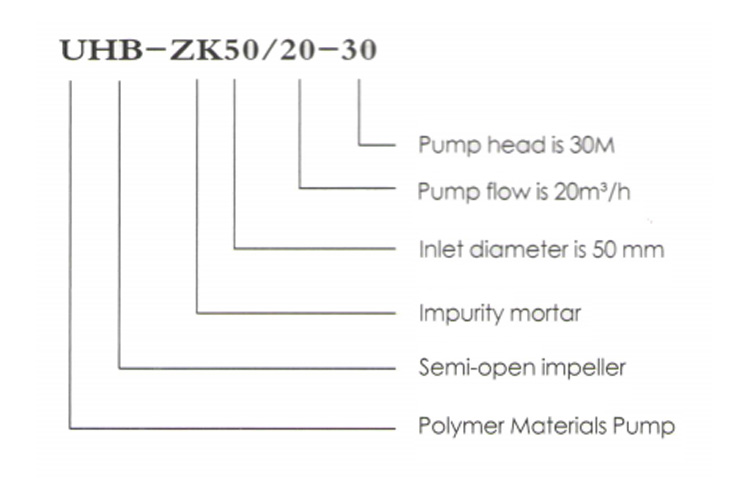

UHB Stucture and material & Model sense

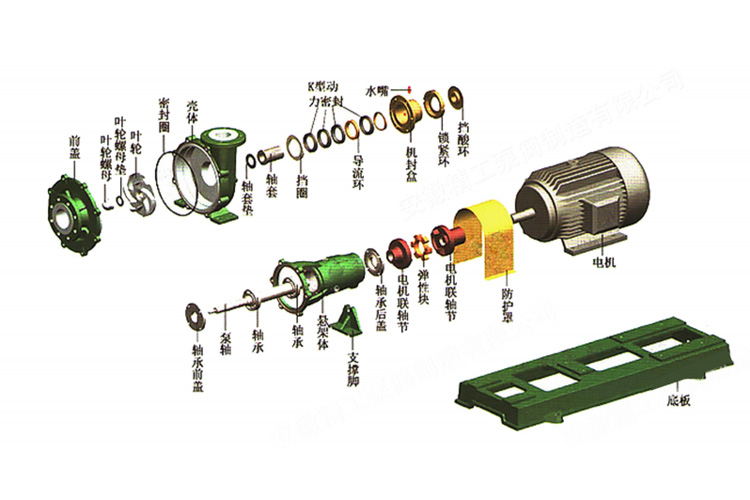

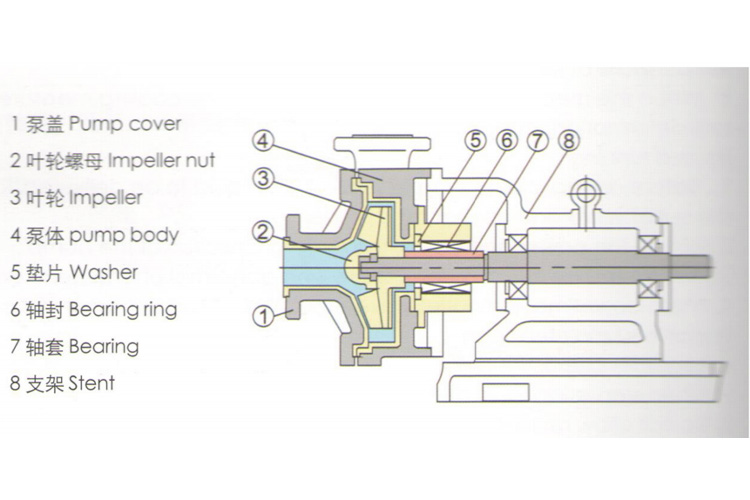

Structure and material

Structure and material

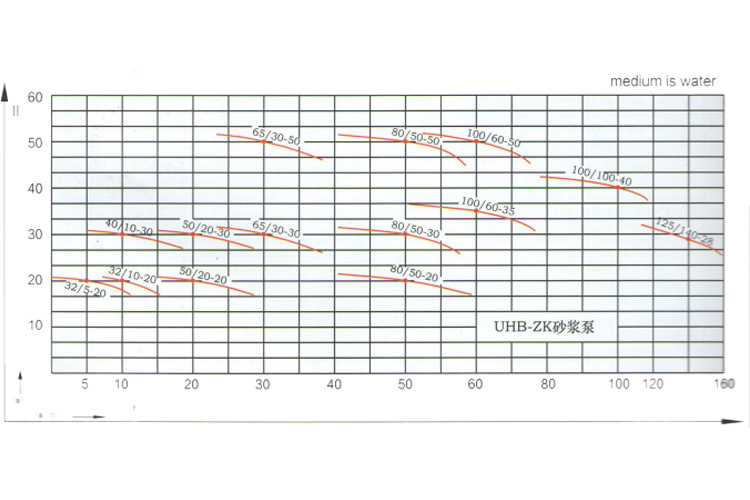

(n=2900r/min)Performance Curve Diagram

Model and technical date

Two-stage motor speed performance parameters

Number Model Rev=2900r/min  Medium density=1000kg/m³
Flow
(m³/h)		 Pump head
    (m)		 η
(%)		 Inlet
(mm)		 Outlet
(mm)		 Npsh
(m)		 Power
(kw)		 Weight
(kg)
1  UHB32-25-125 2  18  Φ32 Φ25 3.0  1.5  95
3.6  20
5  18
2  UHB32-25-160 2  31  13  Φ32 Φ25 3.0  2.2  105
3.6  32
5  30
3  UHB40-32-125 3  22  21  Φ40 Φ32 3.0  2.2  110
6.3  20
8  17
4  UHB40-32-160 3  34  25  Φ40 Φ32 3.0  3  110
6.3  32
8  28
5  UHB50-32-125 7  22  42  Φ50 Φ32 3.0  3  110
12.5  20
15  17
6  UHB50-32-160 7  35  40  Φ50 Φ32 3.0  4  120
12.5  32
15  31
7  UHB50-40-200 15  52  30  Φ50 Φ40 5.0  7.5  170
12.5  50
15  48
8  UHB50-40-250 7  83  30  Φ50 Φ40 5.0  15  220
12.5  80
15  75
9  UHB65-50-125 15  34  53  Φ65 Φ50 3.5  4  130
25  20
35  16
10  UHB65-50-160 15  34  51  Φ65 Φ50 3.5  7.5  145
25  32
35  28
11  UHB65-50-200 15  53  46  Φ65 Φ50 3.5  11  210
25  50
35  47
12  UHB65-50-250 15  84  30  Φ65 Φ50 3.5  22  250
25  80
35  75
13  UHB80-65-125 35  23  56  Φ80 Φ65 4.0  7.5  150
50  20
60  17
14  UHB80-65-160 35  35  55  Φ80 Φ65 4.0  15  180
50  32
60  27
15  UHB80-65-200 35  52  49  Φ80 Φ65 4.0  18.5  265
50  50
60  47
16  UHB80-65-250 35  84  49  Φ80 Φ65 4.0  30  450
50  80
60  75
17  UHB100-80-125 80  21  57  Φ100 Φ80 4.5  15  240
100  20
110  17
18  UHB100-80-160 80  37  60  Φ100 Φ80 4.5  18.5  290
100  32
110  29
19  UHB100-80-200 80  54  56  Φ100 Φ80 5.0  30  440
100  50
110  46
20  UHB125-100-125 120  24  60  Φ125 Φ100 5.5  18.5  480
150  20
180  16
21  UHB125-100-160 120  36  58  Φ125 Φ100 5.5  30  520
150  32
180  25
22  UHB125-100-200 120  44  55  Φ125 Φ100 5.5  37  530
150  40
180  34

Model and technical date

Four-stage motor speed performance parameters

Number Model Rev=1450r/min   Medium density=1000kg/m³
Flow
(m³/h)		 Pump head
(m)		 η
(%)		 Inlet
  (mm)		 Outlet
(mm)		 Npsh
(m)		 Power
(kw)		 Weight
(kg)
1  UHB50-32-125 4  5.5  37  Φ50 Φ32 3.0  0.75  80
6.3  5
8  3.5
2  UHB50-32-160 4  9  35  Φ50 Φ32 3.0  0.75  80
6.3  8
8  6
3  UHB50-40-200 4  23.5  35  Φ50 Φ40 5.0  1.5  115
6.3  12.5
8  11
4  UHB65-50-125 8  5.5  45  Φ65 Φ50 3.5  1.1  110
12.5  5
15  4
5  UHB65-50-160 8  8.5  43  Φ65 Φ50 3.5  1.1  115
12.5  8
15  6
6  UHB65-50-200 8  13.5  39  Φ65 Φ50 3.5  2.2  160
12.5  12.5
15  11
7  UHB65-50-250 8  21  37  Φ65 Φ50 3.5  4  240
12.5  20
15  19
8  UHB65-50-315 8  33  39  Φ65 Φ50 3.5  7.5  270
12.5  32
15  30
9  UHB80-65-125 16  6  48  Φ80 Φ65 4.0  1.5  130
25  5
35  4
10  UHB80-65-160 16  9  53  Φ80 Φ65 4.0  1.5  135
25  8
35  10
11  UHB80-65-200 16  13.5  45  Φ80 Φ65 4.0  3  170
25  12.5
35  10
12  UHB80-65-250 20  21  42  Φ80 Φ65 4.5  5.5  270
25  20
35  18
13  UHB80-65-315 16  34  39  Φ80 Φ65 5.0  11  295
25  32
35  30
14  UHB80-65-400 16  52  35  Φ80 Φ65 5.0  22  480
25  50
35  47
15  UHB100-80-125 35  5.5  52  Φ100 Φ80 5.0  1.5  165
50  5
60  3
16  UHB100-80-160 35  9  55  Φ100 Φ80 5.0  2.2  220
50  8
60  6
17  UHB100-80-200 35  13.5  52  Φ100 Φ80 5.0  4  340
50  12.5
60  10
18  UHB100-80-250 35  21  50  Φ100 Φ80 5.0  7.5  390
50  20
60  18
19  UHB100-80-315 35  33  46  Φ100 Φ80 5.0  15  450
50  32
60  47
20  UHB100-80-400 35  52  42  Φ100 Φ80 5.0  22  520
50  50
60  47
21  UHB125-100-160 70  9  56  Φ125 Φ100 5.0  11  480
100  8
6
22  UHB125-100-200 70  13.5  54  Φ125 Φ100 5.0  15  500
100  12.5
120  11
23  UHB125-100-250 70  21  52  Φ125 Φ100 5.0  18.5  550
100  20
120  18
24  UHB125-100-315 70  33  49  Φ125 Φ100 5.5  30  680
100  32
120  30
25  UHB125-100-400 70  52  46  Φ125 Φ100 5.5  37  720
100  50
120  48
26  UHB150-125-200 140  14  56  Φ150 Φ125 5.5  22  720
200  12.5
240  11
27  UHB150-125-250 140  22  53  Φ150 Φ125 5.5  30  780
200  20
240  18
28  UHB150-125-315 140  34  48  Φ150 Φ125 6.0  45  850
200  32
240  30
29  UHB150-125-400 140  52  43  Φ150 Φ125 6.0  75  1100
200  50
240  47
30  UHB200-150-250 260  23  56  Φ200 Φ150 7.0  55  890
400  20
480  17
31  UHB200-150-315 260  35  59  Φ200 Φ150 7.0  75  1120
400  32
480  30
32  UHB200-150-400 260  53  62  Φ200 Φ150 7.0  110  1480
400  50
480  48
33  UHB250-200-250 500  23  68  Φ200 Φ150 7.5  75  1150
650  20
750  17
34  UHB250-200-315 500  35  66  Φ200 Φ150 7.5  110  1620
650  32
750  27
35  UHB250-200-400A 350  50  62  Φ250 Φ200 7.5  110  1680
500  45
600  35
36  UHB250-200-400 500  55  65  Φ200 Φ150 7.5  132  1880
650  50
750  46
37  UHB300-250-315 800  36  70  Φ300 Φ250 8.0  160  2150
1000  32
1150  27
38  UHB300-250-400 800  55  66  Φ300 Φ250 8.0  250  2800
1000  50
1150  46
39  UHB300-250-500 800  70  65  Φ300 Φ250 7.0  315  3200
1000  60
1150  55

Model and technical date

Four-stage motor speed performance parameters

Number Model Rev=980r/min    Medium density=1000kg/m³
Flow
(m³/h)		 Pump head
(m)		 η
(%)		 Inlet
(mm)		 Outlet
(mm)		 Npsh
(m)		 Power
(kw)		 Weight
(kg)
1  UHB350-300-500 1400  35  70  Φ350 Φ300 8.0  250  3800
1800  32
2000  30

Install size/flange size

Number Model Outside and installing size Inlet flange size Outlet flange size
L L1 S P f W T H h X D C a b n-Φd k g i n-Φt
1 UHB32-25-125 827 775 485 185 100 370 320 347 197 74.5 24 32 140 100 4-Φ18 25 115 75 4-Φ13.5
2 UHB32-25-160 985 880 600 182 102 385 335 408 232 90 24 32 140 100 4-Φ18 25 115 75 4-Φ13.5
3 UHB40-32-160 985 880 600 182 102 385 335 416 232 93.5 24 40 150 110 4-Φ18 32 140 100 4-Φ18
4 UHB50-32-160 990 880 600 182 102 385 335 416 232 93.5 24 50 165 125 4-Φ18 32 140 100 4-Φ18
5 UHB50-40-200 1100 950 650 205 120 435 385 450 240 108 25 50 165 125 4-Φ18 40 150 110 4-Φ18
6 UHB65-50-160 1100 630 650 200 113 435 385 407 232 95 25 65 185 145 4-Φ18 50 165 125 4-Φ18
7 UHB65-50-200 1255 1128 740 228 120 500 435 470 260 105 25 65 185 145 4-Φ18 50 165 125 4-Φ18
8 UHB65-50-250 1340 1190 800 230 130 480 530 585 325 165 25 65 185 145 4-Φ18 50 165 125 4-Φ18
9 UHB65-50-315 1165 1110 740 230 130 530 480 585 325 165 25 65 185 145 4-Φ18 50 165 125 4-Φ18
10 UHB80-65-160 1245 1130 740 233 125 500 435 470 260 110 25 80 200 160 8-Φ18 65 185 145 4-Φ18
11 UHB80-65-200 1320 1140 740 237 130 490 440 480 260 125 25 80 200 160 8-Φ18 50 165 125 4-Φ18
12 UHB80-65-315 1340 1110 740 250 135 530 480 595 325 170 25 80 200 160 8-Φ18 65 185 145 4-Φ18
13 UHB100-80-160 1320 1130 740 245 139 500 435 470 260 110 25 100 220 180 8-Φ18 80 200 160 8-Φ18
14 UHB100-80-200 1495 1350 945 264 130 590 535 530 300 125 25 100 220 180 8-Φ18 80 200 160 8-Φ18
15 UHB100-80-315 1400 1350 940 264 144 540 490 630 350 160 25 100 220 180 8-Φ18 80 200 160 8-Φ18
16 UHB125-100-315 1830 1500 940 468 328 620 550 760 440 190 25 125 250 210 8-Φ18 100 220 180 8-Φ18
17 UHB125-100-400 1830 1500 940 475 335 620 550 910 475 223 25 125 250 210 8-Φ18 100 220 180 8-Φ18
18 UHB150-125-315 1950 1500 940 496 356 620 550 945 475 223 25 150 285 240 8-Φ18 125 250 210 8-Φ18
19 UHB150-125-400 2070 1620 1060 522 362 670 600 1012 510 270 28 150 285 240 8-Φ18 125 250 210 8-Φ18
20 UHB200-150-315 2070 1620 1060 528 368 670 600 1022 510 270 28 200 340 295 12-Φ22 150 285 240 8-Φ18
21 UHB200-150-400 2338 1890 1240 528 368 790 720 1042 530 270 36 200 340 295 12-Φ22 150 285 240 8-Φ18
22 UHB250-200-400 2420 1890 1240 535 375 790 720 1102 580 305 36 250 405 355 12-Φ22 200 340 295 12-Φ22
23 UHB300-250-315 2470 1890 1240 510 352 790 720 1102 580 285 36 300 460 410 12-Φ22 250 405 355 12-Φ22
24 UHB300-250-500 2720 2090 1500 515 360 820 750 1182 620 325 36 300 460 410 12-Φ22 250 405 355 12-Φ22
25 UHB350-300-500 2770 2150 1550 516 380 840 770 1314 700 380 36 350 520 410 16-Φ26 300 460 410 12-Φ22
+ Understand detailed product parameters
